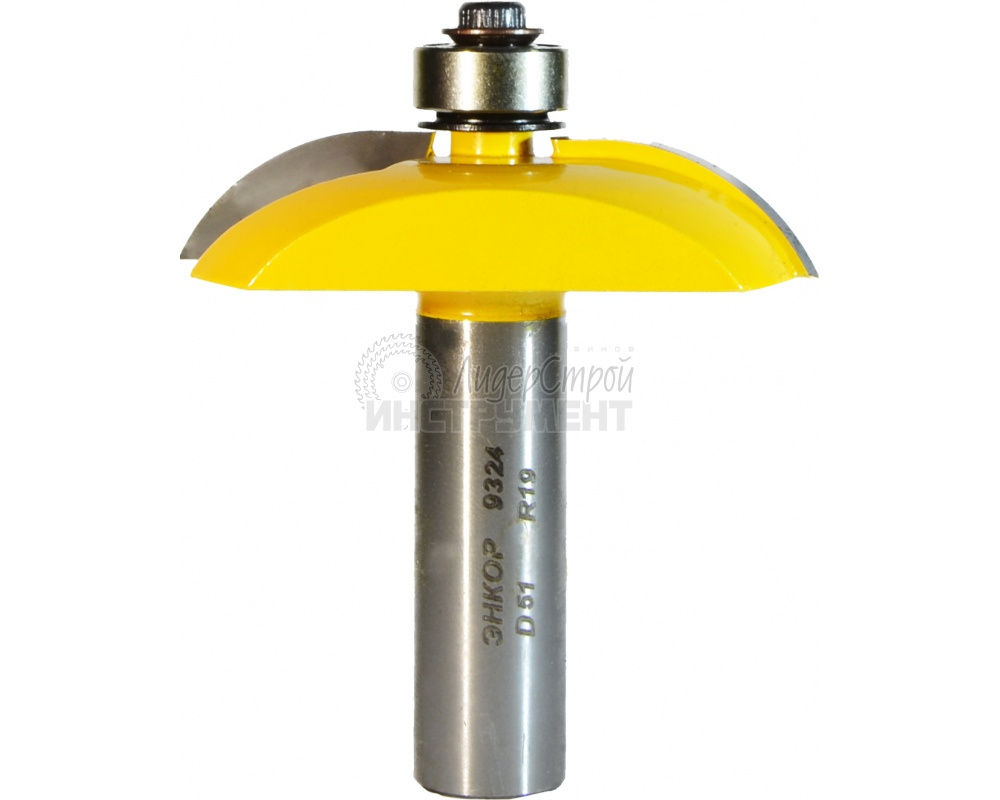

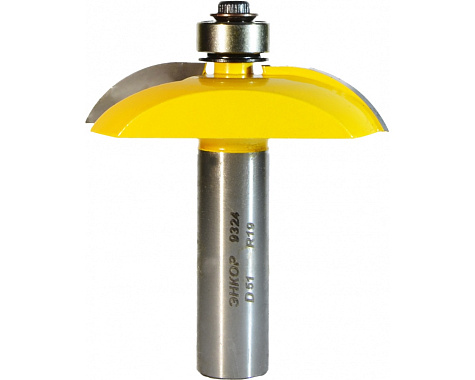

Фреза фигирейная горизонтальная с большим рабочим диаметром предназначена для декоративной обработки кромок филенок.
Фреза оснащена упорным подшипником, что позволяет обрабатывать не только прямолинейную, но и криволинейную кромку изделия.
Общие параметры
Модель
ЭНКОР ф51х13мм хв.12мм
Тип
Фреза фигирейная горизонтальная
Общие характеристики
Брэнд
ЭНКОР

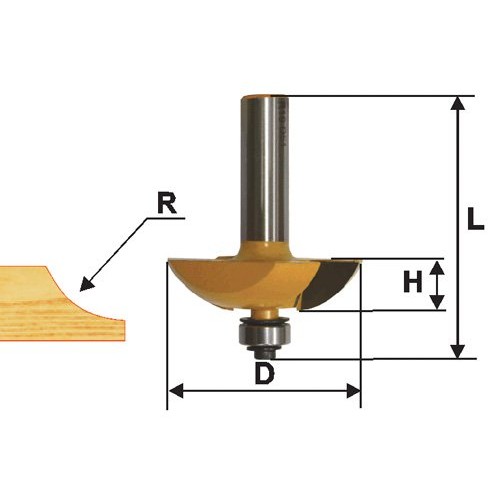

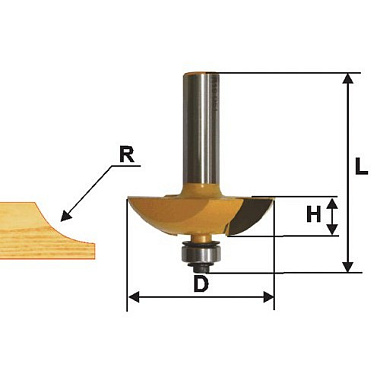

D, фрезы
51 мм
d1, подшипника
12.7 мм
d, хвостовика
12 мм
R
19 мм
H, рабочая высота
13 мм
L, общая длина
64 мм
Нашли ошибку в описании?
Выделите текст с ошибкой и нажмите Ctrl+Enter или кнопку "Сообщить об ошибке".
Пазовая фреза используется для изготовления пазов (канавок) требуемой ширины и глубины. Возможно изменение ширины паза регулировкой установки упора фрезерной машины при работе от кромки без замены на фрезу большего диаметра . Пазовая фреза получила широкое применение при изготовлении шипового соединения. Шпунтовое и двойное шпунтовое соединения используются как для изготовления мебельных щитов, так и для сплачивания заготовок по длине.
анный набор фрез применяется для декоративной обработки деталей мебели и интерьера: колонн, ножек столов, стульев, для получения различных типов соединений, выборки пазов и обработки кромки.
Набор позволяет выполнять операции при изготовлении элементов каркасной мебели, филенчатых изделий. Наличие двух комбинированных рамочных фрез дает возможность мастеру
уменьшить количество времени, затрачиваемое на изготовление рамочного соединения. Наличие в наборе фигирейной фрезы с двумя ножами позволяет получать на филенке шип
фиксированной толщины. Толщина шипа соответствует высоте паза, получаемого при работе комбинированной рамочной фрезой при изготовлении пазово-лицевого профиля.
Наличие упорного подшипника позволяет изготавливать двери с филенками любой конфигурации.
Данный набор фрез предназначен для изготовления шарнирных реечных соединений применяемых в производстве подвижных декоративных перегородок, жалюзи, сдвижных крышек мебельных ящиков.
Комбинированные фрезы могут быть использованы не только для изготовления рамочных соединений, но и для выполнения сплачивания и сращивания столярных заготовок
Данный набор фрез применяется для декоративной обработки деталей мебели и интерьера: колонн, ножек столов, стульев, для получения различных типов соединений,
выборки пазов и обработки кромки.Набор позволяет выполнять операции при изготовлении элементов каркасной мебели, филенчатых изделий. Наличие двух комбинированных рамочных
фрез дает возможность мастеру уменьшить количество времени, затрачиваемое на изготовление рамочного соединения.
Фреза фигирейная горизонтальная Энкор 9323:
Диаметр фрезы 89 мм;
Диаметр подшипника 12.7 мм;
Диаметр хвостовика 12 мм;
Радиус 15.8 мм;
Рабочая высота 19 мм;
Общая длина 79 мм.
Фреза рамочная комбинированная Энкор 9336, 9337:
Диаметр фрезы 41.3 мм;
Диаметр подшипника 22 мм;
Диаметр хвостовика 12 мм;
Рабочая высота 23 мм;
Общая длина 74 мм.
Данный набор фрез применяется для декоративной обработки деталей мебели и интерьера: колонн, ножек столов, стульев, для получения различных типов соединений, выборки пазов и обработки кромки.
Набор позволяет выполнять операции при изготовлении элементов каркасной мебели, филенчатых изделий. Наличие двух комбинированных рамочных фрез дает возможность мастеру
уменьшить количество времени, затрачиваемое на изготовление рамочного соединения. Наличие в наборе фигирейной фрезы с двумя ножами позволяет получать на филенке шип
фиксированной толщины. Толщина шипа соответствует высоте паза, получаемого при работе комбинированной рамочной фрезой при изготовлении пазово-лицевого профиля.
Наличие упорного подшипника позволяет изготавливать двери с филенками любой конфигурации.
Набор ЭНКОР 10593 содержит шесть дисковых фрез для декоративной обработки деревянных заготовок. Твердосплавная конструкция обеспечит долгий срок службы оснастки и выполнение работы с высокой точностью. Поставляются в кейсе.
Параметры комплекта
6 фрез диаметром от 6,4 до 17,8 мм.
2 хвостовика с посадкой 12 мм и длиной 67 и 79 мм.
Набор ЭНКОР 10600 состоит из двух пазо-шиповых фрез из высокопрочной стали. Предназначена оснастка для сращивания столярных заготовок, а также изготовления рамочных соединений.
Кромочная фреза серии Эксперт отличается более качественным твердым сплавом. Ресурс данной фрезы значительно увеличен.
Фрезу серии Эксперт рекомендуется использовать при работе с ДСП и ЛДСП.
Данная фреза позволяет изготавливать столярные изделия, мебель и предметы интерьера в различных стилях, а также незаменима при выполнении реставрационных работ.
Широкий выбор конфигураций калевочных фрез сочетается с не менее большим выбором профилей комбинированных фрез, что позволяет выдержать стиль при выполнении всех
столярных работ, при изготовлении мебели, элементов интерьера.
Упорный подшипник дает возможность использовать калевочные фрезы как прямолинейным , так и по криволинейным кромкам деталей без дополнительного оборудования.
