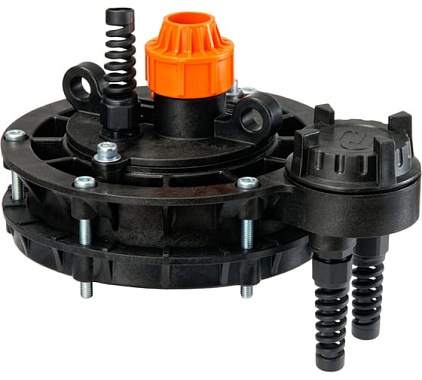

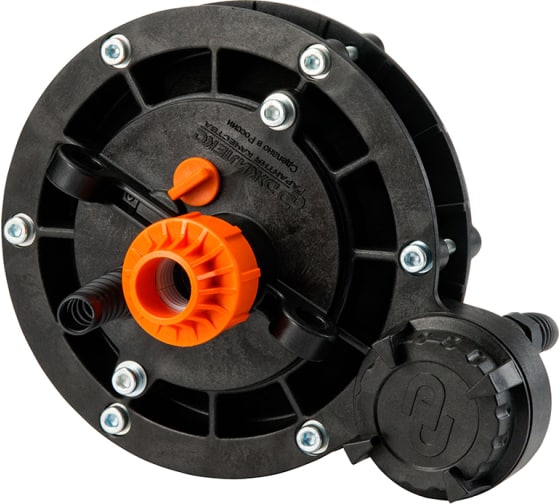

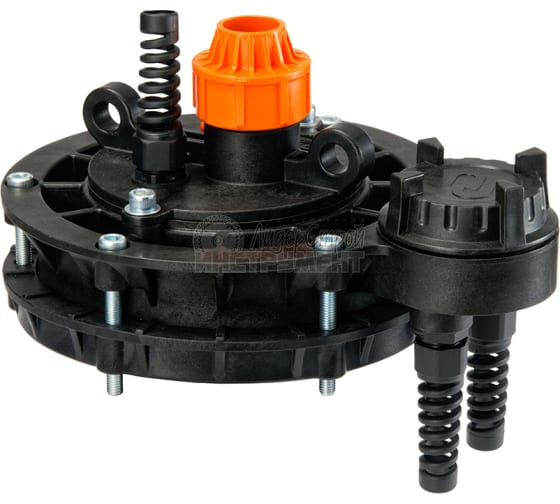

Оголовок скважинный ДЖИЛЕКС ОСПБ 110-133/25 6303 (характеристики)

Предназначена для обустройства скважин в тех случаях, когда напорная труба от насоса выведена радиально ниже уровня среза обсадной трубы не менее чем на 200 мм (например, через скважинный адаптер).Крышка скважины применяется для того, чтобы герметизировать срез обсадной трубы скважины, обеспечить герметичный ввод и соединение электрокабеля насоса круглого сечения с наружным диаметром оболочки от 7 мм до 11 мм, с количеством проводников до 4-х, с сечением проводников до 2,5 мм², содержит проушину для подвеса насоса и дополнительную съемную заглушку для крепления шнура сливного клапана.

Оголовок скважинный ОСП 90-110/25 — уникальный продукт компании «ДЖИЛЕКС», разработанный для облегчения установки погружного насоса и герметизации скважин.

Оголовок скважинный ОСП 90-110/25 применяется для герметизации устья скважины с наружным диаметром обсадной трубы от 90 до 110 мм, с установленным внутри нее насосом, полиэтиленовой напорной трубой диаметром 25 мм, и используется в случаях, когда необходимо:
защитить скважину от попадания в нее поверхностных, грунтовых вод и посторонних предметов;
повысить надежность подвешивания насоса;
упростить эксплуатацию технического колодца.

Особенности модели оголовок скважинный ОСП 90-110/25
Отличается простотой монтажа и не требует сварочных работ — для его установки достаточно затянуть болты между основанием и прижимным фланцем, сжимающие уплотнительное кольцо.
Грузоподъемность — до 200 кг.

Ограничения для линейки скважинных оголовков ОСП
Категорически запрещено подвешивать на оголовок груз, вес которого превышает 200 кг.
Во избежание промерзания напорный трубопровод и оголовок рекомендовано располагать в техническом колодце на глубине, рекомендованной для вашего региона.
Для монтажа рекомендовано использовать электрический кабель круглого сечения с наружным диаметром оболочки от 7 до 11 мм, с количеством проводников до 4-х, с сечением проводников до 2,5 мм2.
Перед началом монтажа убедитесь в том, что технические данные оголовка соответствуют наружному диаметру обсадной трубы и напорной полиэтиленовой трубы низкого давления.

Оголовок скважинный ОСП 130-140/32 применяется для герметизации устья скважины с наружным диаметром обсадной трубы от 130 до 140 мм, с установленным внутри нее насосом, полиэтиленовой напорной трубой диаметром 32 мм, и используется в случаях, когда необходимо:
защитить скважину от попадания в нее поверхностных, грунтовых вод и посторонних предметов;
повысить надежность подвешивания насоса;
упростить эксплуатацию технического колодца.

Особенности модели оголовок скважинный ОСП 130-140/32
Отличается простотой монтажа и не требует сварочных работ — для его установки достаточно затянуть болты между основанием и прижимным фланцем, сжимающие уплотнительное кольцо.
Грузоподъемность — до 200 кг.
Ограничения для линейки скважинных оголовков ОСП
Категорически запрещено подвешивать на оголовок груз, вес которого превышает 200 кг.
Во избежание промерзания напорный трубопровод и оголовок рекомендовано располагать в техническом колодце на глубине, рекомендованной для вашего региона.
Для монтажа рекомендовано использовать электрический кабель круглого сечения с наружным диаметром оболочки от 7 до 11 мм, с количеством проводников до 4-х, с сечением проводников до 2,5 мм2.
Перед началом монтажа убедитесь в том, что технические данные оголовка соответствуют наружному диаметру обсадной трубы и напорной полиэтиленовой трубы низкого давления.

Модель Оголовок скважинный ОС 127-140/32 используется для защиты верхней части скважины от попадания поверхностных вод, и других посторонних предметов. Помимо этого, данное устройство помогает быстро установить или снять насос. Эта модель подходит для обсадной трубы, имеющей наружный диаметр в пределах от 127 до 140 мм. Напорная труба должна иметь диаметр 32 мм.

Материал оголовка — чугун, масса подвешиваемого груза до 500 кг.

Особенности модели Оголовок ОС 127-140/32:

Для монтажа оголовка не требуется сварка.
Упрощает эксплуатацию технического колодца и повышает надежность подвешивания насоса.
Благодаря рым-болтам возможна установка с помощью лебедки или других механизмов.
Ограничения для модели Оголовок ОС 127-140/32:

Ограничение по подвешиваемому грузу — 500 кг.
Подключаемый электрический кабель должен быть круглого сечения с наружным диаметром оболочки от 7 до 11 мм (до 4-х жил) и сечением проводников до 2,5 мм².
Для исключения замерзания воды в трубопроводе на выходе из оголовка, его следует устанавливать в технический колодец глубиной не менее 1,8 метров (зависит от области)
