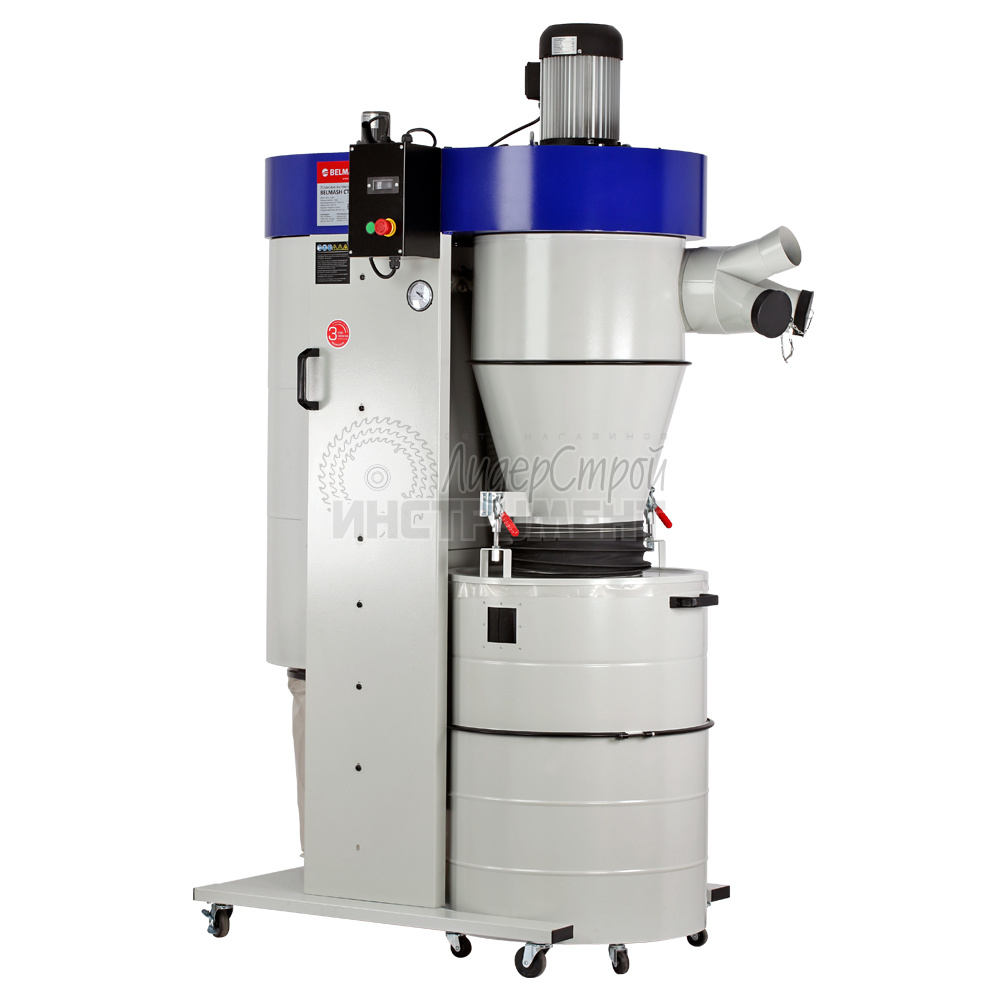

Установка вытяжная циклон BELMASH CTDC-1,7 D106A

Вытяжная установка с циклоном BELMASH CTDC-1.7 – одна из самых мощных в линейке вытяжных установок BELMASH. Предназначена для удаления древесных опилок, стружки и пыли, образующихся в процессе деревообработки. Мощность асинхронного двигателя – 3000 Вт. Подключение к электросети 400 В.

Установка имеет две ступени очистки. Сначала воздух с отходами резания подается в циклон, где происходит первичная очистка, а затем поступает в фильтр-картридж, на вторую ступень – тонкую очистку.

Рассмотрим подробнее, что происходит в циклоне

Воздух с большой скоростью тангенциально подается внутрь цилиндрической части корпуса. Под воздействием центробежной силы крупные частицы отбрасываются к стенкам, а затем вниз – в коническую часть аппарата. Оттуда отходы попадают в бункер. Частично очищенный воздух затем поступает в фильтр, где итоговая очистка происходит за счет прохождения потока через вставку из гофрированного полиэстера с большой площадью фильтрации – 4,32 кв. м.

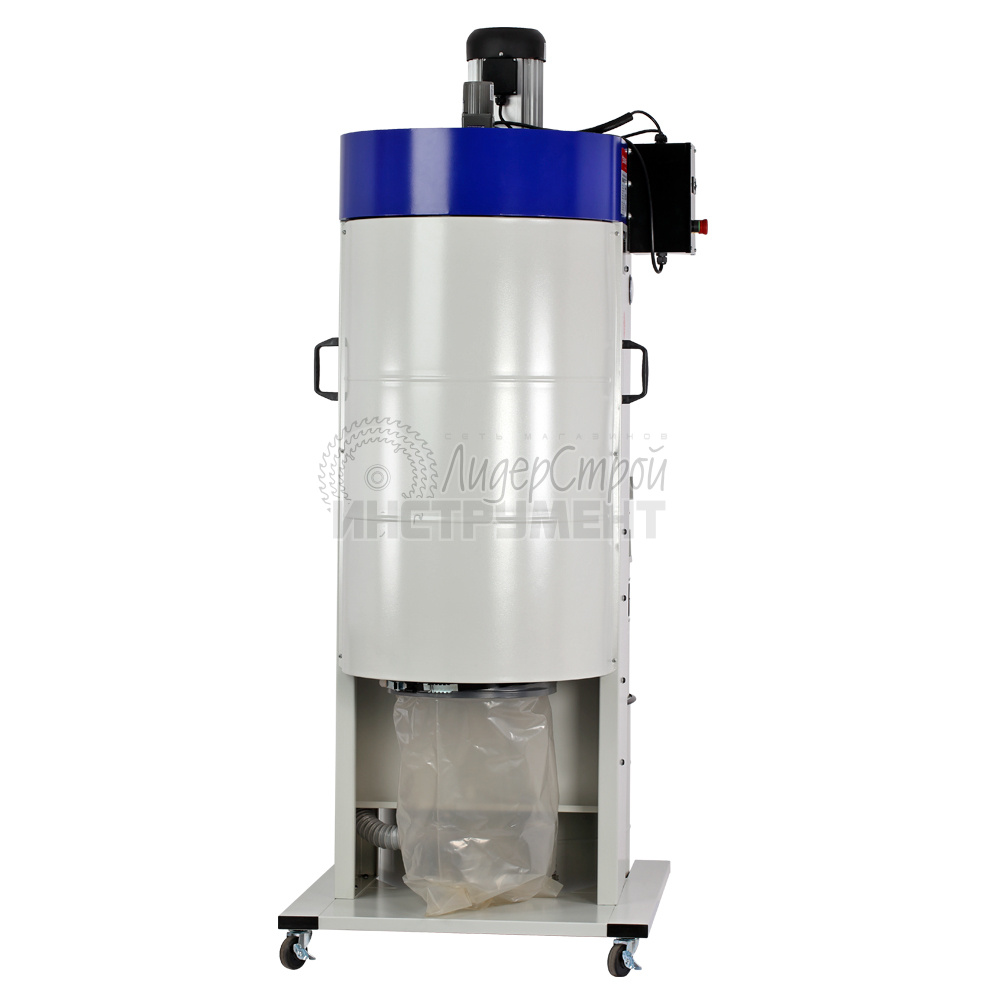

Сбор отходов у такой системы раздельный: крупные – в мешке бункера, мелкие – в пылесборнике под фильтр-картриджем.

Установка обладает рядом преимуществ:

Большая площадь фильтрующей поверхности и высокая степень предварительной центробежной очистки воздуха со стабильной интенсивностью всасывания.
Автоматизированная функция стряхивания отходов с фильтра тонкой очистки с помощью мотор-редуктора.
Имеет настраиваемый таймер выключения от одного часа работы до девяти, с шагом в один час.

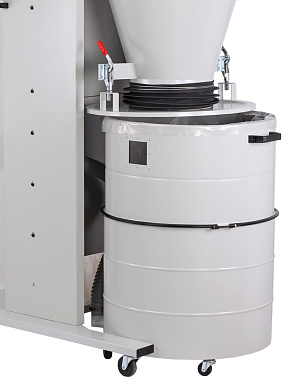

Выкатной бункер циклона.

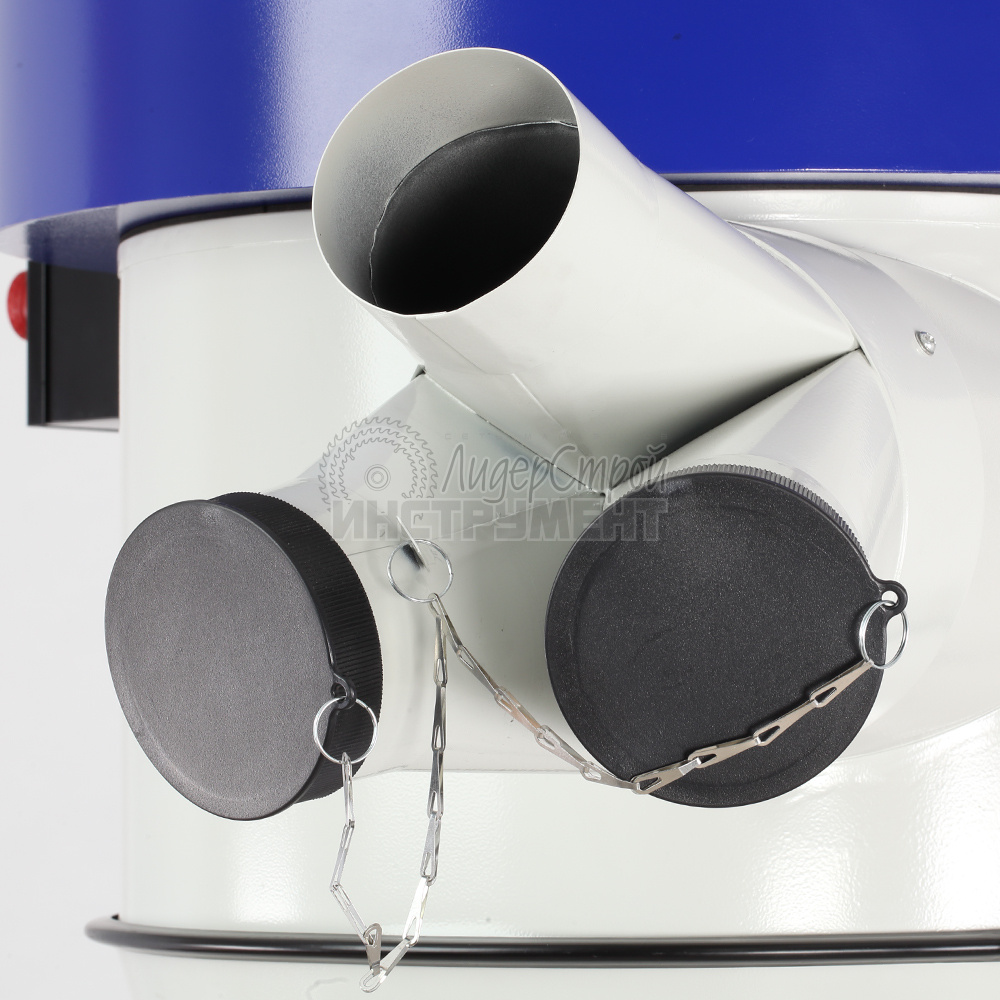

Адаптер имеет три входных патрубка диаметром по 100 мм каждый для подключения оборудования мастерской.
Мобильность за счет платформы с поворотными колесами, два из которых фиксируются стопорами.
Удобное управление с помощью пульта с таймером.

Комплектация:
Корпус крыльчатки с двигателем
Мешок-стружкосборник малый
Руководство по эксплуатации
Комплект ключей
Комплект крепежа
Пульт
Ручка (на каждую панель и бункер отходов) - 3
Рычаг -2
Колесо поворотное малое (для бункера отходов) - 4
Колесо поворотное со стопором (для платформы) - 2
Колесо поворотное (для платформы) - 2
Шланг (50 мм) - 2
Адаптер входного патрубка с крышками 2
Хомут шланга соединительного - 2
Зажим мешка-стружкосборника
Фильтр-картридж
Конус циклона
Мешок-стружкосборник большой
Зажим бункера отходов (Ø644 мм)
Крышка бункера отходов
Бункер для отходов (нижняя часть)
Бункер для отходов (верхняя часть)
Панель полукруглая
Панель соединительная нижняя
Панель соединительная верхняя
Панель боковая левая
Панель боковая правая
Платформа
Зажим конуса циклона (Ø520 мм)
Шланг циклона соединительный
Упаковка
