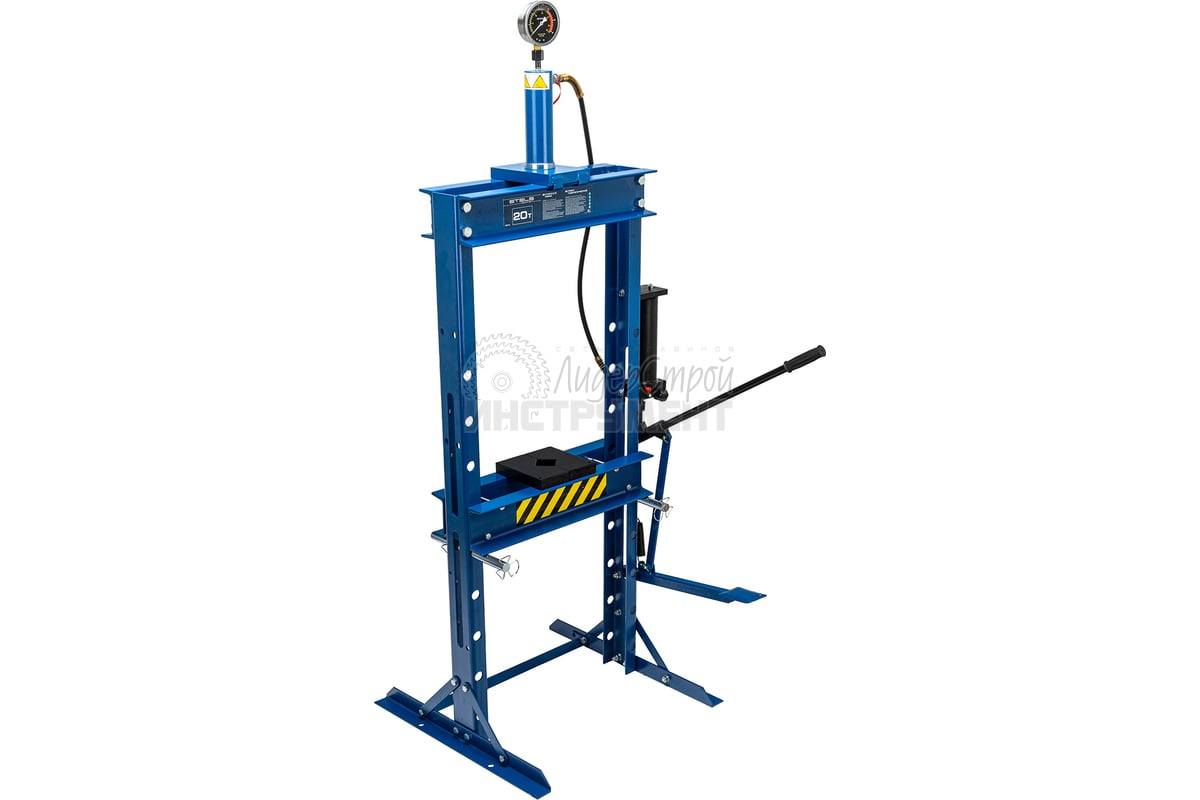

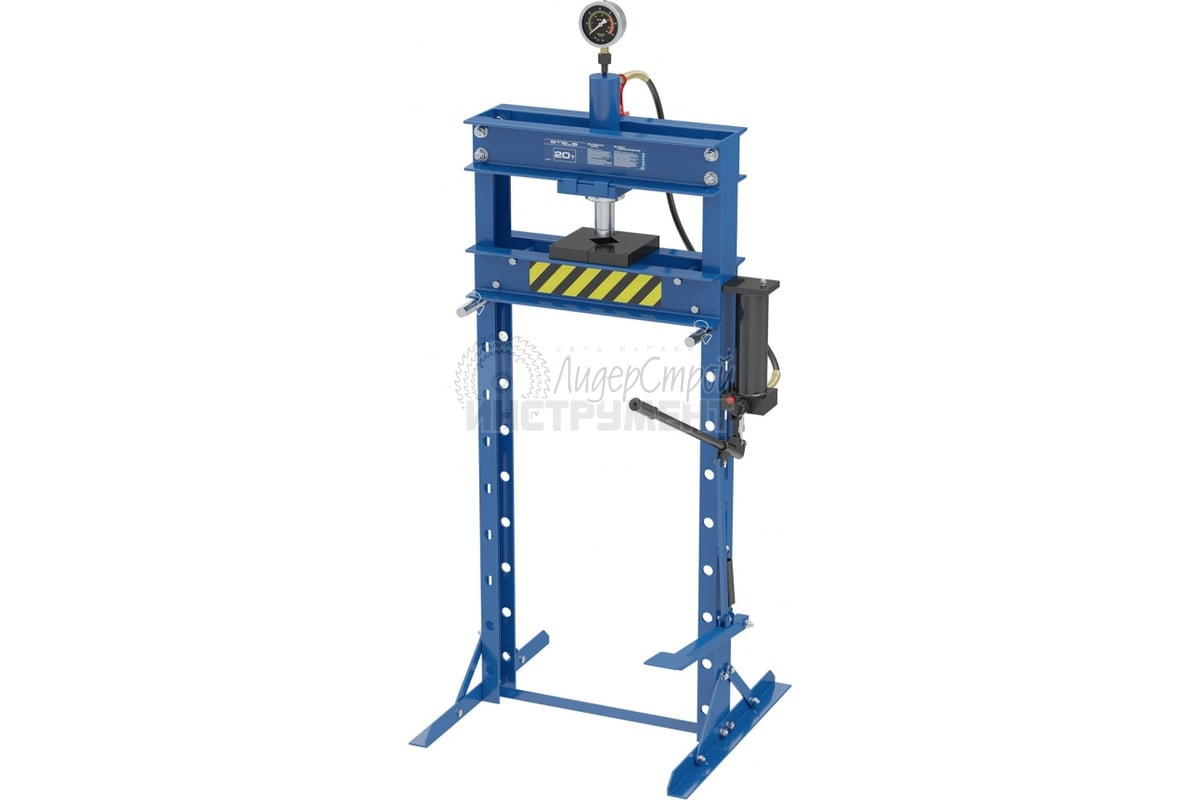

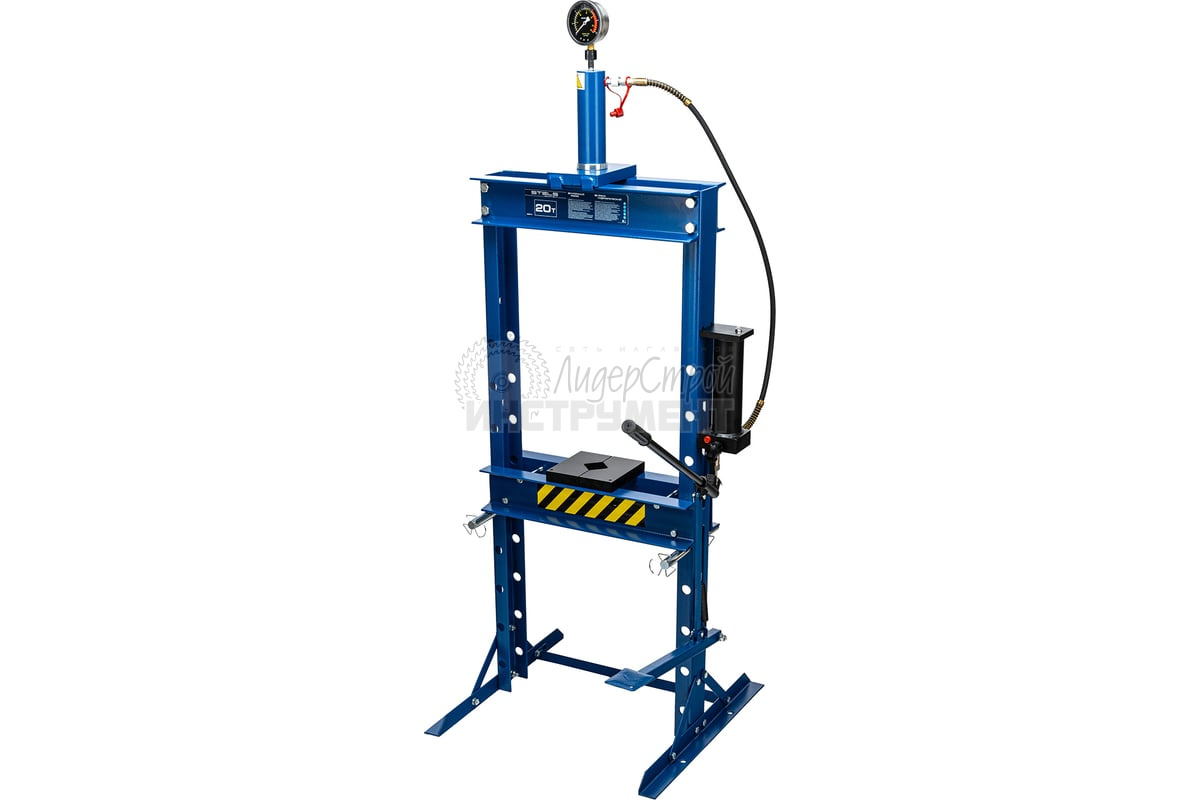

Пресс гидравлический с манометром и педалью 20т STELS 52314

Пресс предназначен для ремонтных и других работ, связанных с прессовкой, выпрессовкой и правкой деталей и частей.

Описание изделия и комплект поставки

В зависимости от модели в комплект входят: станины на которые крепятся верхняя и нижние балки. На верхней балке устанавливается рабочий элемент: стационарный гидроцилиндр с гидронасосом в сборе или отдельный гидроцилиндр с приводом от выносного ручного насоса. Возвратным и направляющим механизмом гидроцилиндра служат пружины и направляющие рама, трубки со штоком. Нижние балки совместно со стальными пластинами, образуют прижимной стол, регулируемый по высоте съемными шпилями. Пресс установлен и закреплен на уголках, служащих ему опорой.

Порядок работы

Перед работой определите высоту установки прижимного стола, учитывая максимальный ход поршня гидроцилиндра и размера рабочей детали, подвергаемой прессовке. Проверьте прокачкой работоспособность гидросистемы. Определите надежное и устойчивое положение для рабочей детали на прижимном столе.

Закройте выпускной клапан и производите нагнетание до создания необходимого усилия на рабочую деталь. Если нагрузка на обрабатываемую деталь приходится не по центру, работайте осторожно. Постарайтесь откорректировать положение детали таким образом, чтобы нагрузка в большей степени приходилась по центру. Это уменьшит требуемое усилие и увеличит безопасность от возможного срыва. Прекратите нагнетание, как только будет достигнуто необходимое рабочее усилие. Откройте выпускной клапан. Скорость возврата поршня зависит от скорости открывания выпускного клапана.

Требования безопасности

Перед работой внимательно осмотрите пресс на предмет правильной установки, надежности закреплений, соединений и внешнего состояния основных частей и узлов. Не работайте с прессом при замеченных недостатках и/или неисправностях.

Ограничение нагрузки

Никогда не превышайте предельно допустимую нагрузку на цилиндр. Не вытягивайте сверх нормы шток цилиндра, так, как есть возможность его «вылета».

Для предостережения от падения установите и закрепите пресс с помощью болтов на ровной поверхности.

Не применять пресс к деталям, материал которых имеет потенциальную возможность к расколу и вылету частей из под пресса. Сталь и другие хрупкие материалы могут разрушаться под большим давлением, создавая опасность попадания мелких частиц в глаза и лицо. Используйте при работе защитную маску для глаз и лица.

Обслуживание и уход

Когда пресс не используется, гидравлический насос должен храниться с открытым выпускным клапаном.

При снятии соединительных деталей клапанов всегда вставляйте их на место пылезащитные колпачки.

Гидравлический насос на заводе был заправлен высококачественным гидравлическим маслом. После длительной и усиленной эксплуатации насоса, масло должно быть заменено. Используйте также только специальное гидравлическое масло (индустриальное, И-20А, И-30А)

Беречь от огня и высоких температур.

Гидравлический пресс MATRIX (артикул – 523205) предназначен для выполнения прессовки и правки деталей. Модель создает усилие в 20 тонн. Используется в профессиональных сферах, например автомастерских.

Профессиональная модель гидропресса HP-30 бренда STALEX (артикул – 382001) предназначена для использования в ремонтных и сборочных мастерских. Станок выполняет запрессовку и сборку подшипниковзамыкание стопорных колец, делает отверстия в деталях машин и другие операции.

Особенности

• Конструкция из стали долговечна и надежна.
• Надежная и высокоточная гидравлическая система.
• Контроль давления по манометру.
• Простое и удобное управление.
• Перемещение рабочего стола по вертикали.

Гидравлические прессы Stalex HP предназначены для работы в ремонтных и сборочных цехах, используется для сборки узлов под давлением (пример: сборка игольчатых подшипников, запрессовка подшипников в агрегаты машин, в том числе и погонных подшипников). Так же на данном прессе возможно вести работы связанные с корректировкой положения элементов детали, запрессовка втулок в глухих и сквозных отверстиях, замыкание стопорных колец соответственного размера, пробивку отверстий и другие виды операций.

Станок STALEX HPB-1500 предназначен для работы в режиме серийного производства в крупных ремонтных цехах. С его помощью выполняют запрессовку и сборку подшипников, изготовление отверстий в деталях машин, замыкание стопорных колец и др.

Особенности

• Рабочий стол перемещается по вертикали.
• Конструкция из стали обеспечивает необходимую устойчивость.
• Давление контролируется по манометру.
• Гидравлическая система отличается надежностью и высокой точностью.
• Простое управление.
