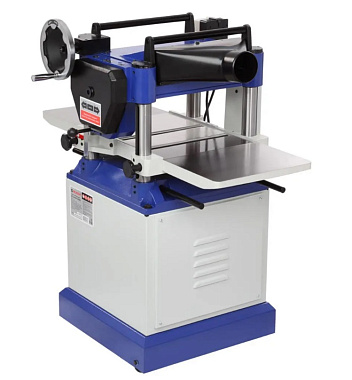

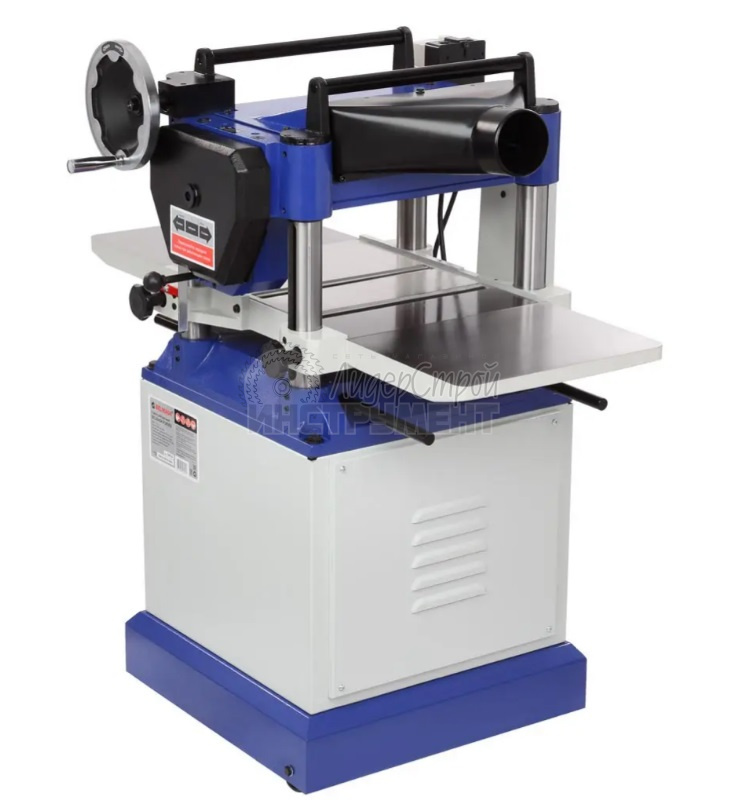

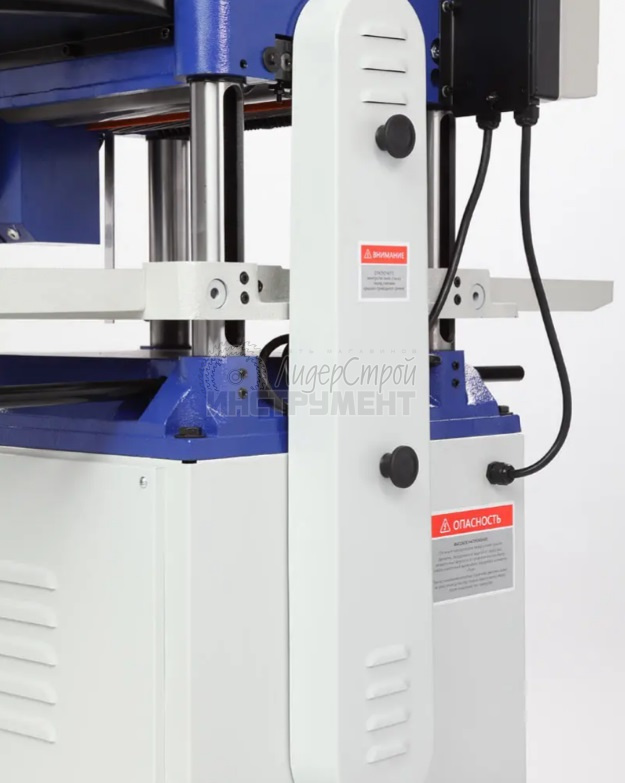

Станок предназначен для обработки древесины с целью придания ей необходимых размеров и форм – рейсмусования.

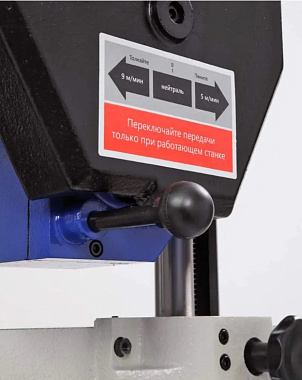

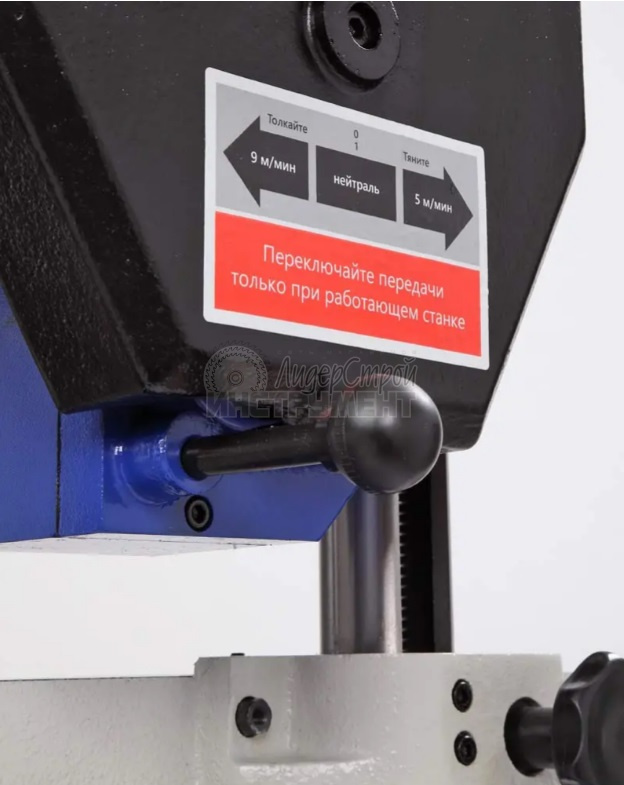

Подача осуществляется автоматически. Скорость зубчатого вала подачи регулируется и составляет 5 и 9 м/ мин, принимающий вал – цельный.
Для снижения трения заготовки, на рабочем столе установлено два настольных ролика. Дополнительные столы также являются роликовыми.
Установлен трех ножевой строгальный вал, который можно заменить на вал helical.
В комплекте имеется специальным приспособление для установки ножей.

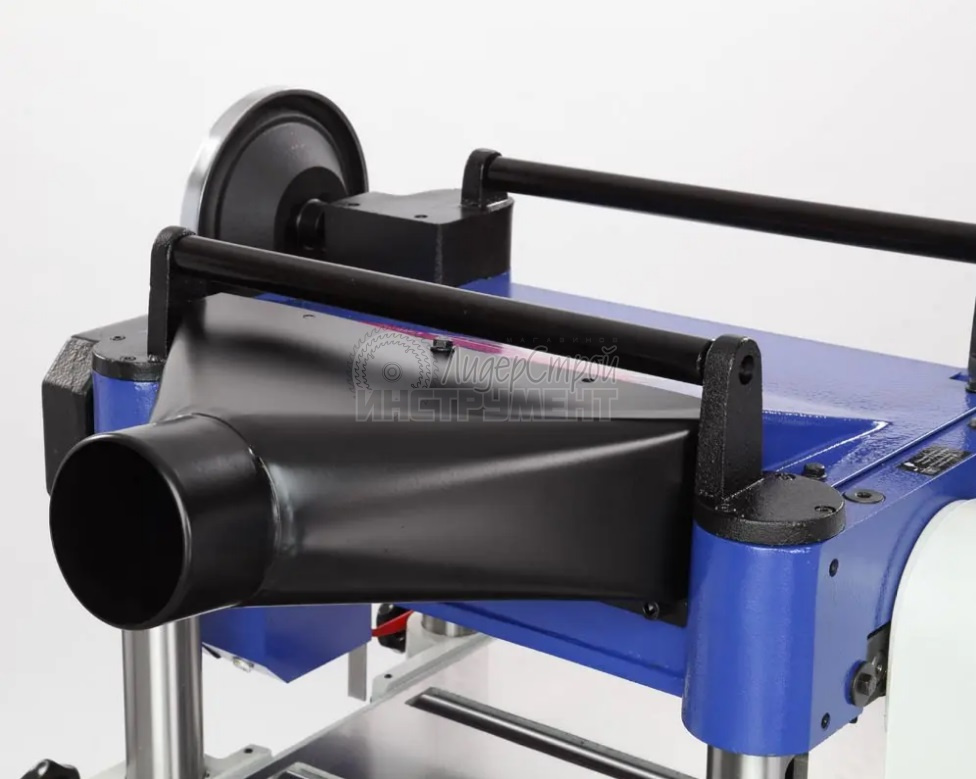

Осуществлена система перемещения станка. Патрубок для отвода стружки имеет диаметр 100 мм. Со стороны подачи установлен ряд защитных упоров, предотвращающих отдачу заготовки во время процесса строгания.
Комплектация:
Стол дополнительный 2
Основание станка 1
Устройство для перемещения (педаль) 1
Патрубок отвода стружки 1
Крышка основания ножевого вала 1
Зажим для провода 1
Устройство установки ножей 1
Шпонка для маховика регулировки высоты стола 1

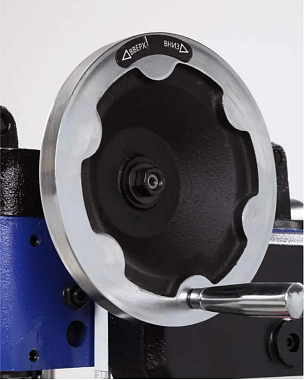

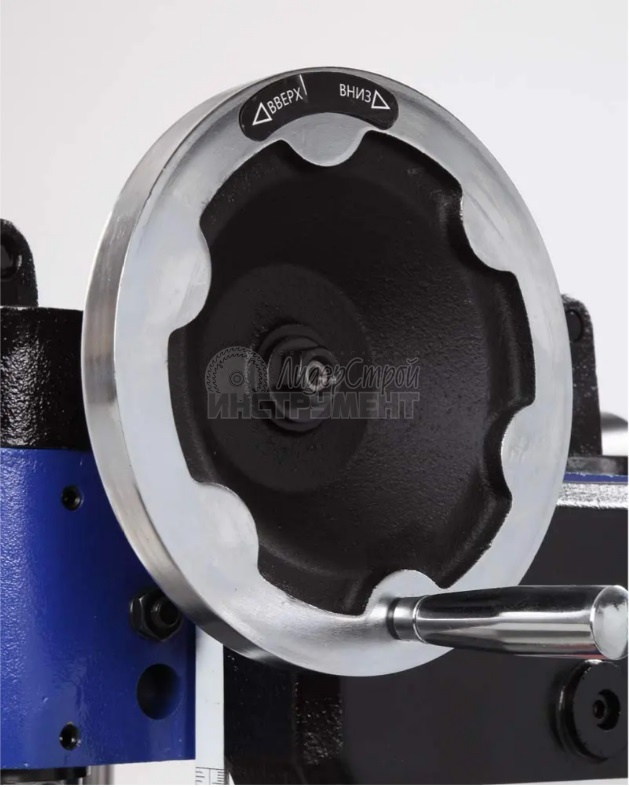

Маховик регулировки высоты стола 1
Прокладка маховика регулировки высоты стола 1
Ручка маховика регулировки высоты стола 1
Набор крепежа 1
Набор ключей 1
Руководство по эксплуатации 1
Общие параметры
Модель
BELMASH P 380RB
Тип
Станок рейсмусовый
Общие характеристики
Брэнд
BELMASH
Мощность (кВт)
3.1 кВт
Напряжение
220 В
Тип электродвигателя
Асинхронный
Количество оборотов
5000 об/мин
Ширина строгания
381 мм
Глубина строгания
3 мм
Высота строгания
203 мм
Скорость подачи
5/9 м/мин
Количество ножей на валу
3
Размер рабочего стола с удлинителями
508х381 мм
Диаметр патрубка
100
Вес
Вес
270 кг
Нашли ошибку в описании?
Выделите текст с ошибкой и нажмите Ctrl+Enter или кнопку "Сообщить об ошибке".
Рейсмусовый станок Makita 2012 NB для строгания деревянных заготовок. Используется в строительстве, быту и мелкосерийном производстве.
Особенности станка
Оснащен электродвигателем (1650 Вт), обеспечивающим высокую производительность и надежность. Добиться точного результата помогает специальный ограничитель для фиксации глубины строгания. За один проход обрабатывает до 3 мм. Стабильную и эффективную работу обеспечивает цепная передача. Возможность подключения пылесоса позволяет сохранить детали инструмента чистыми, обеспечивая долгий срок службы. Складные столы и компактная конструкция корпуса способствуют удобной транспортировке и хранению прибора.
Рейсмусовый станок BELMASH P2200M является модифицированной версией модели BELMASH P1500M.
Изделие оснащено литым основанием с отверстиями для крепления к верстаку, несущими стойками, гранитным рабочим столом и откидывающимися удлинителями с ребрами жесткости.
Привод устройства ― однофазный коллекторный электродвигатель с двойной изоляцией мощностью 2200 Вт.
Стальной вал с тремя ножами двусторонней заточки, приводится во вращение через ременную передачу.
Крышка-фиксатор на сетевом выключателе, предотвращает несанкционированное включение. При возникновении перегрузки срабатывает защита.
Модель оборудована индикатором строгания, отображающим высоту снятия за один проход, и рукояткой регулировки, перемещающей рабочую платформу.
Установка конечной толщины обработки производится рукояткой точной настройки суммарной глубины строгания, расположенной на правом торце корпуса.
Подача заготовки происходит автоматически.
Обрезиненные ручки расположены по бокам верхнего ограждения корпуса.
Для возврата предварительно обработанного материала и повторного прогона, в верхней части станка предусмотрены протяжные ролики.
Наличие кожуха (крепится двумя винтами-барашками) и универсального адаптера (Ø53/63/100 мм) позволяет подключать устройство пылеудаления. Патрубок отвода отходов резания направляется как в правую, так и в левую сторону.
Комплектация:
Ручка в сборе
Шайба плоская
Болт
Ключ шестигранный
Кожух стружковыброса
Винт-барашек - 2
Переходник/адаптер
Магнит - 2
Нож строгальный - 3
Руководство по эксплуатации
Упаковка
Рейсмусовый станок BELMASH P1800 модифицированная версия модели BELMASH P1500.
Ключевые преимущества:
Мощный коллекторный двигатель (1800 Вт) с режимом работы S1;
Режущий вал снабжен ножами с двухсторонней заточкой;
Кожух отведения стружки и адаптер для подключения пылесоса;
Токовый прерыватель (защита от перегрузок);
Компактный, с ручками для переноски.
Конструкция
Изделие имеет литое основание с отверстиями для крепления к верстаку. Рабочий стол основания покрыт полированным листом нержавеющей стали. Имеет откидные расширения со вспомогательными роликами. С боков основания расположены несущие стойки, по которым перемещается платформа с ножевым валом и двигателем.
Привод устройства ― однофазный коллекторный электродвигатель с двойной изоляцией и токовой защитой. Конструктивно узел привода объединен в один блок и включает понижающий редуктор с цепной передачей для автоматической подачи заготовки. Автоподача осуществляется подпружиненными обрезиненными роликами.
Глубина резания настраивается рукояткой регулировки. Результат настройки показывает указатель шкалы.
На ножевом валу установлены два ножа с двухсторонней заточкой. В случае затупления одной стороны, нож можно перевернуть и продолжать работу.
Сверху станок закрыт защитным кожухом, являющимся одновременно опорой для протяжных роликов и связывающим элементом для несущих стоек и боковых панелей. Ролики используются для возврата заготовки на следующий проход. На торцах станка расположены ручки для переноски.
Для отвода отходов резания предусмотрен кожух, который имеет патрубок отвода стружки 53 мм. Его направление при установке может быть как в правую, так и в левую сторону. На патрубок надевается универсальный адаптер с диаметрами под подключение пылесоса на 63 и 102 мм.
Комплектация:
Ручка в сборе
Шайба плоская
Болт
Ключ шестигранный
Кожух стружковыброса
Винт-барашек - 2
Переходник/адаптер
Магнит - 2
Нож строгальный - 2
Руководство по эксплуатации
Упаковка
Рейсмусовый станок BELMASH P2200MH является модифицированной версией модели BELMASH P2200M.
Ключевые преимущества
Строгальный вал Helical минимизирует ударные нагрузки, производит чистый и ровный рез любой породы дерева и экономит средства за счет выборочного ремонта лезвий.
Когтевая защита препятствует выбросу заготовки и обеспечивает повышенную безопасность работы на станке.
Удобство настройки высоты снятия за один проход и конечной толщины обработки.
Токовый предохранитель защищает от перегрузок.
Конструкция
Изделие оснащено литым основанием с отверстиями для крепления к верстаку, несущими стойками, гранитным рабочим столом и откидывающимися удлинителями с ребрами жесткости.
Привод устройства ― однофазный коллекторный электродвигатель с двойной изоляцией мощностью 2200 Вт.
Модель оборудована индикатором строгания, отображающим высоту снятия за один проход, и рукояткой регулировки, перемещающей рабочую платформу. Установка конечной толщины обработки производится рукояткой настройки суммарной глубины строгания, расположенной на правом торце корпуса.
Подача заготовки происходит автоматически. Для возврата предварительно обработанного материала и повторного прогона, в верхней части станка предусмотрены протяжные ролики.
Обрезиненные ручки расположены по бокам верхнего ограждения корпуса.
Наличие кожуха (крепится двумя винтами-барашками) и универсального адаптера (Ø53/63/100 мм) позволяет подключать устройство пылеудаления. Патрубок отвода отходов резания направляется как в правую, так и в левую сторону.
Станок предназначен для обработки древесины с целью придания ей необходимых размеров и форм – рейсмусования.
Подача осуществляется автоматически. Скорость зубчатого вала подачи регулируется и составляет 5 и 9 м/ мин, принимающий вал – цельный.
Для снижения трения заготовки, на рабочем столе установлено два настольных ролика. Дополнительные столы также являются роликовыми.
Установлен вал helical.
Осуществлена система перемещения станка. Патрубок для отвода стружки имеет диаметр 100 мм. Со стороны подачи установлен ряд защитных упоров, предотвращающих отдачу заготовки во время процесса строгания.
Комплектация:
Стол дополнительный - 2
Комплект крепежа - 3
Патрубок аспирации
Устройство перемещения станка
Станок рейсмусовый
Крышка основания ножевого вала
Комплект крепежа
Шпонка для маховика регулировки высоты
Маховик регулировки высоты
Указатель для маховика регулировки высоты
Ручка маховика регулировки высоты
Комплект ключей
Руководство по эксплуатации
Упаковка
Станок предназначен для обработки древесины с целью придания ей необходимых размеров и форм – рейсмусования.
Для подключения используется сеть 230 Вт.
Подача осуществляется автоматически. Скорость зубчатого вала подачи регулируется и составляет 5 и 9 м/ мин, принимающий вал – цельный.
Для снижения трения заготовки, на рабочем столе установлено два настольных ролика. Дополнительные столы также являются роликовыми.
Установлен трех ножевой строгальный вал, который можно заменить на вал helical.
В комплекте имеется специальное приспособление для установки ножей.
Осуществлена система перемещения станка. Патрубок для отвода стружки имеет диаметр 100 мм. Со стороны подачи установлен ряд защитных упоров, предотвращающих отдачу заготовки во время процесса строгания.
Комплектация:
Основание станка
Маховик регулировки высоты
Упаковка
Руководство по эксплуатации
Набор ключей
Ручка маховика регулировки высоты
Указатель для маховика регулировки высоты
Шпонка для маховика регулировки высоты
Устройство установки ножей
Стол дополнительный - 2
Комплект крепежа
Крышка основания ножевого вала
Станок рейсмусовый
Устройство перемещения станка
Патрубок аспирации
Комплект крепежа
Станок предназначен для обработки древесины рейсмусованием с целью придания ей необходимых размеров.
Основное преимущество – чугунные рабочий и два расширительных стола. Максимальный размер сечения обрабатываемого материала – 381×203 мм (Ш×В). Подача автоматическая, скоростей две – 5 и 9 м/мин. Процесс осуществляется двумя валами – подачи (зубчатым) и разгрузки (цельным).
Два ролика рабочего стола облегчают перемещение заготовки. Регулировка высоты роликов зависит от типа обрабатываемого дерева. Диапазон настройки находится в пределах от 0 до 1,5 мм.
В верхней части установлены два прокатных ролика для возврата заготовки.
На данную модель установлен вал helical (сегментированный) с 75 ножевыми пластинами. Такая конструкция дает лучшее качество обработки, особенно при работе с твердыми породами дерева или при высокой загрузке оборудования.
Имеется патрубок для отвода стружки, диаметр 100 мм.
К нижней части корпуса крепиться устройство для перемещения станка. Данная опция очень удобна и актуальна, т. к. несмотря на массу изделия в 270 кг перемещать станок по мастерской сможет один человек и без серьезных усилий.
Мощность, Вт
500
Напряжение питающей сети, В
230
Частота тока, Гц
50
Тип электродвигателя
Асинхронный
Габаритный размер (ДхШхВ), мм
530х310х855
Гарантийный срок, мес.
12
Страна происхождения
Китай
Частота вращения шпинделя на холостом ходу, об/мин.
200 / 280 / 320 / 420 / 480 / 530 / 800 / 1260 / 1320 / 1550 / 2130 / 2500
Максимальный диаметр хвостовика зажимаемого инструмента, мм
1÷16
Тип ремня
Клиновой (M20)
Тип передачи
Ременная
Материал рабочего стола
Чугун
Размер рабочего стола, ДхШхТ, мм
196×196
Размер основания, мм
348×215
Угол наклона стола, град.
-45…+45
Количество скоростей шпинделя
12
Конус шпинделя
КМ2
Тип патрона
Быстрозажимной
Максимальный диаметр сверления в дереве, мм
50
Максимальный диаметр сверления в стали, мм
16
Ход пиноли шпинделя, мм
60
Максимальное расстояние между шпинделем и столом, мм
420
Максимальное расстояние между шпинделем и основанием, мм
545
Материал основания станка
Чугун
Расстояние шпиндель-колонна, мм
125
Толщина стенки колонны, мм
2
Размер упаковки (ДхШхВ), мм
685×430×245
Масса нетто, кг
29,6
Масса брутто, кг
32,7
Станок предназначен для обработки древесины с целью придания ей необходимых размеров и форм.
При соответствующей наладке на станке можно выполнять следующие виды обработки:
строгание (фугование) по пласти или кромкам;
строгание (фугование) под углом (по ребрам);
выборку четверти.
Основными деталями станка являются ножевой вал, столы приема и подачи и параллельный упор. Типичный рез на фуговальном станке выполняется путем прочного удержания заготовки на столе приема и с упором на параллельную направляющую и движении заготовки вдоль ножевого вала. По мере движения заготовки по ножевом валу, ножи выполняют несколько тонких резов, «сбривая» поверхность заготовки. После прохода по ножевом валу заготовка попадает на стол приема, который так же, как и параллельный упор продолжает направлять заготовку в плоскости до тех пор, пока она вся не пройдет через ножевой вал. Большинство резов повторяют несколько раз, чтобы достичь желаемого результата.
Максимальная ширина обрабатываемой заготовки составляет 152 мм. Строгальный вал оснащен тремя ножами.
Рабочий стол и параллельный упор выполнены из чугуна. Для безопасной работы станок оборудован литым защитным кожухом ножевого вала. Также в комплекте есть специальные упоры для подачи заготовки.
Параллельный упор позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны.
Для отвода отходов обработки установлен аспирационный патрубок диаметром 103 мм, к которому можно подключить вытяжную установку.
Устройство выполнено на стальной, сборной станине, оснащено подкатным приспособлением.
Комплектация
Подставка 1
Кожух ремня 1
Полка для ручных прижимов 1
Желоб для отходов резания 1
Прижимы (толкатели) 2
Стойка основания 1
Цоколь основания с опорами и роликами 1
Столы фуговальные в сборе 1
Упор параллельный с сборе 1
Ограждение ножевого вала 1
Устройство перемещения (педаль) с крепежом 1
Электродвигатель с выключателем 1
Маховик 1
Рычаг загрузочного стола 1
Ручки регулировки параллельного упора 2
Патрубок для отвода стружки 1
Ремень клиновой 1
Шкив электродвигателя 1
Кожух 1
Устройство для установки ножей 1
Комплект крепежа 1
Комплект ключей 1
Упаковка 1
Руководство по эксплуатации
J200/1900AR — строгальный станок по дереву белорусского бренда Белмаш. Предназначен для строгания и фугования заготовок. Ответственные элементы изготовлены из чугуна, что обеспечивает прочность, устойчивость станка и точную обработку.
Особенности:
параллельный упор с регулировкой наклона ±45°;
приемный и загрузочный столы длиной 110,5 и 89,7 см соответственно позволяют удобно и точно обрабатывать длинномерные заготовки;
возможность подключения стружкоотсоса;
безопасность: кожух ножевого вала защищает от случайного попадания рук к режущему инструменту;
Станок предназначен для обработки древесины, а также, фанеры, ДВП, МДФ, ДСП и т.п. пилением с целью придания им необходимых форм и размеров, с ручной подачей заготовки.
При соответствующей наладке на станке можно выполнять следующие виды обработки:
пакетное резание;
резание по кривой;
разрезание на заготовки заданной длины;
продольное резание;
поперечное резание;
резание под углом.
Станок оборудован асинхронным двигателем с воздушным охлаждением S1.
Мощность устройства составляет 350 Вт.
Рабочий стол, как и параллельный упор изготовлен из алюминия.
Максимальная габарит обрабатываемой заготовки составляет Ш×В - 228×90 мм.
Скорости пильного полотна: 635 м/мин.
Для подключения вытяжной установки придусмотрен патрубок с внутренним диаметром - 49мм и наружным - 53 мм.
На рабочий стол устанавливаются параллельный и угловой упоры.
Станок соответствует требованиям технических регламентов:
ТР ТС 010/2011 «О безопасности машин и оборудования»;
ТР ТС 004/2011 «О безопасности низковольтного оборудования»;
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Комплектация:
Упор параллельный
Стол в сборе
Упор угловой
Ручка для перемещения станка
Ножка 4 шт
Полотно пильное 1575×6,35×0,35 мм 10TPI
