Станок предназначен для обработки древесины с целью придания ей необходимых размеров и форм – рейсмусования.
Для подключения используется сеть 230 Вт.

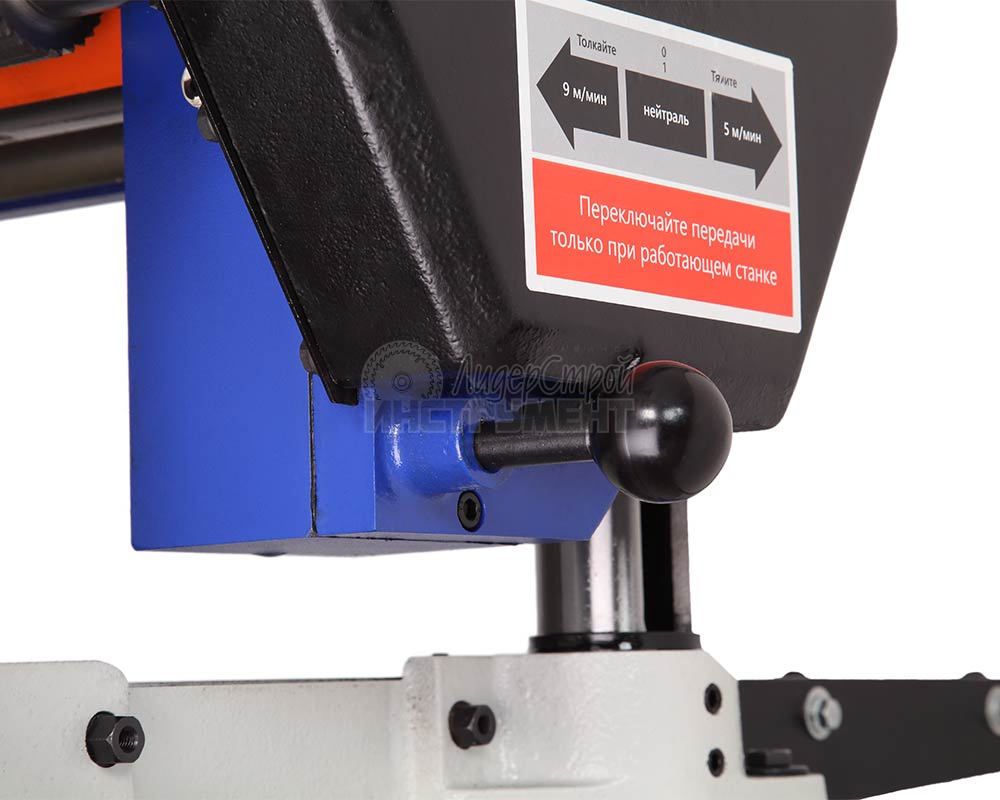

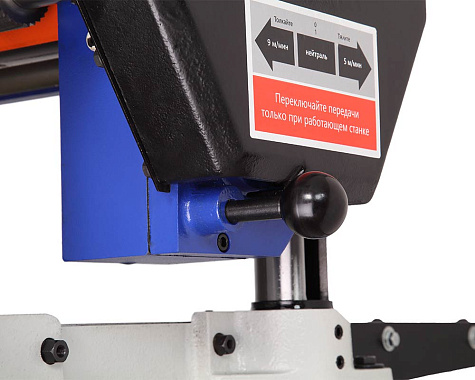

Подача осуществляется автоматически. Скорость зубчатого вала подачи регулируется и составляет 5 и 9 м/ мин, принимающий вал – цельный.
Для снижения трения заготовки, на рабочем столе установлено два настольных ролика. Дополнительные столы также являются роликовыми.
Установлен трех ножевой строгальный вал, который можно заменить на вал helical.
В комплекте имеется специальное приспособление для установки ножей.

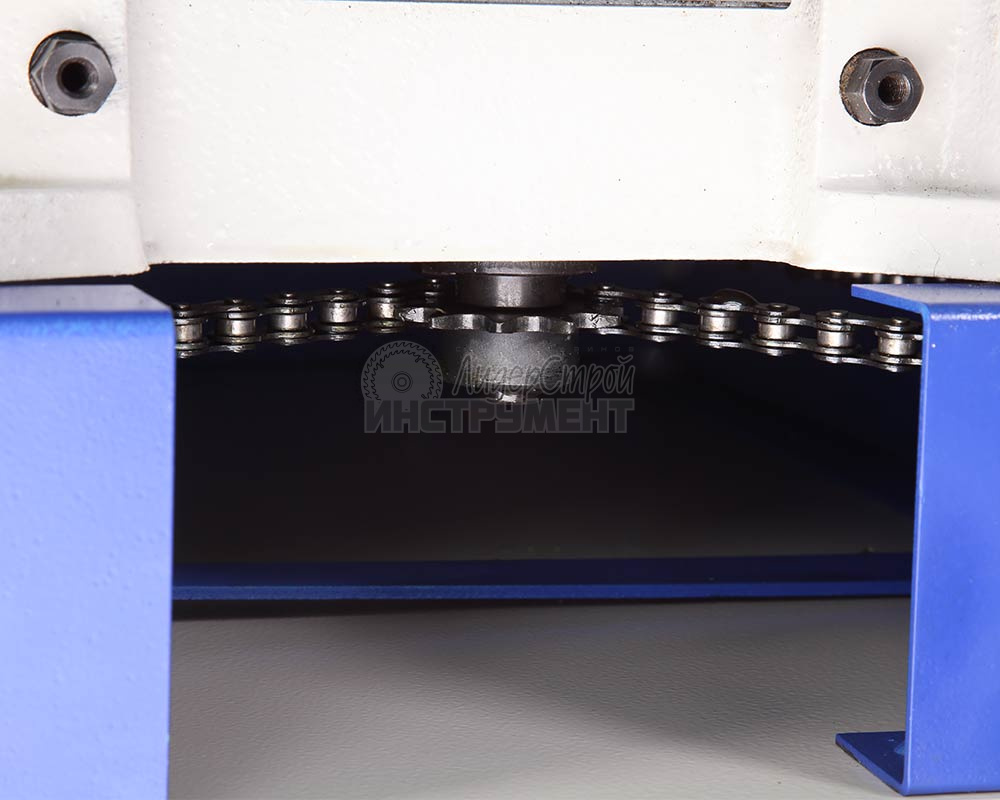

Осуществлена система перемещения станка. Патрубок для отвода стружки имеет диаметр 100 мм. Со стороны подачи установлен ряд защитных упоров, предотвращающих отдачу заготовки во время процесса строгания.
Комплектация:
Основание станка
Маховик регулировки высоты
Упаковка
Руководство по эксплуатации
Набор ключей
Ручка маховика регулировки высоты
Указатель для маховика регулировки высоты
Шпонка для маховика регулировки высоты
Устройство установки ножей
Стол дополнительный - 2
Комплект крепежа
Крышка основания ножевого вала
Станок рейсмусовый
Устройство перемещения станка
Патрубок аспирации
Комплект крепежа
Общие параметры
Модель
BELMASH P 380ARB 220В S185A
Тип
Станок рейсмусовый
Общие характеристики
Брэнд
BELMASH
Мощность (кВт)
3.05
Напряжение
220
Тип электродвигателя
Асинхронный
Количество оборотов
5000
Ширина строгания
380
Глубина строгания
3
Высота строгания
152
Скорость подачи
5
Количество ножей на валу
3
Диаметр патрубка
98
Вес
Вес
198
Нашли ошибку в описании?
Выделите текст с ошибкой и нажмите Ctrl+Enter или кнопку "Сообщить об ошибке".
Рейсмусовый станок Makita 2012 NB для строгания деревянных заготовок. Используется в строительстве, быту и мелкосерийном производстве.
Особенности станка
Оснащен электродвигателем (1650 Вт), обеспечивающим высокую производительность и надежность. Добиться точного результата помогает специальный ограничитель для фиксации глубины строгания. За один проход обрабатывает до 3 мм. Стабильную и эффективную работу обеспечивает цепная передача. Возможность подключения пылесоса позволяет сохранить детали инструмента чистыми, обеспечивая долгий срок службы. Складные столы и компактная конструкция корпуса способствуют удобной транспортировке и хранению прибора.
Рейсмусовый станок BELMASH P2200M является модифицированной версией модели BELMASH P1500M.
Изделие оснащено литым основанием с отверстиями для крепления к верстаку, несущими стойками, гранитным рабочим столом и откидывающимися удлинителями с ребрами жесткости.
Привод устройства ― однофазный коллекторный электродвигатель с двойной изоляцией мощностью 2200 Вт.
Стальной вал с тремя ножами двусторонней заточки, приводится во вращение через ременную передачу.
Крышка-фиксатор на сетевом выключателе, предотвращает несанкционированное включение. При возникновении перегрузки срабатывает защита.
Модель оборудована индикатором строгания, отображающим высоту снятия за один проход, и рукояткой регулировки, перемещающей рабочую платформу.
Установка конечной толщины обработки производится рукояткой точной настройки суммарной глубины строгания, расположенной на правом торце корпуса.
Подача заготовки происходит автоматически.
Обрезиненные ручки расположены по бокам верхнего ограждения корпуса.
Для возврата предварительно обработанного материала и повторного прогона, в верхней части станка предусмотрены протяжные ролики.
Наличие кожуха (крепится двумя винтами-барашками) и универсального адаптера (Ø53/63/100 мм) позволяет подключать устройство пылеудаления. Патрубок отвода отходов резания направляется как в правую, так и в левую сторону.
Комплектация:
Ручка в сборе
Шайба плоская
Болт
Ключ шестигранный
Кожух стружковыброса
Винт-барашек - 2
Переходник/адаптер
Магнит - 2
Нож строгальный - 3
Руководство по эксплуатации
Упаковка
Рейсмусовый станок BELMASH P1800 модифицированная версия модели BELMASH P1500.
Ключевые преимущества:
Мощный коллекторный двигатель (1800 Вт) с режимом работы S1;
Режущий вал снабжен ножами с двухсторонней заточкой;
Кожух отведения стружки и адаптер для подключения пылесоса;
Токовый прерыватель (защита от перегрузок);
Компактный, с ручками для переноски.
Конструкция
Изделие имеет литое основание с отверстиями для крепления к верстаку. Рабочий стол основания покрыт полированным листом нержавеющей стали. Имеет откидные расширения со вспомогательными роликами. С боков основания расположены несущие стойки, по которым перемещается платформа с ножевым валом и двигателем.
Привод устройства ― однофазный коллекторный электродвигатель с двойной изоляцией и токовой защитой. Конструктивно узел привода объединен в один блок и включает понижающий редуктор с цепной передачей для автоматической подачи заготовки. Автоподача осуществляется подпружиненными обрезиненными роликами.
Глубина резания настраивается рукояткой регулировки. Результат настройки показывает указатель шкалы.
На ножевом валу установлены два ножа с двухсторонней заточкой. В случае затупления одной стороны, нож можно перевернуть и продолжать работу.
Сверху станок закрыт защитным кожухом, являющимся одновременно опорой для протяжных роликов и связывающим элементом для несущих стоек и боковых панелей. Ролики используются для возврата заготовки на следующий проход. На торцах станка расположены ручки для переноски.
Для отвода отходов резания предусмотрен кожух, который имеет патрубок отвода стружки 53 мм. Его направление при установке может быть как в правую, так и в левую сторону. На патрубок надевается универсальный адаптер с диаметрами под подключение пылесоса на 63 и 102 мм.
Комплектация:
Ручка в сборе
Шайба плоская
Болт
Ключ шестигранный
Кожух стружковыброса
Винт-барашек - 2
Переходник/адаптер
Магнит - 2
Нож строгальный - 2
Руководство по эксплуатации
Упаковка
Рейсмусовый станок BELMASH P2200MH является модифицированной версией модели BELMASH P2200M.
Ключевые преимущества
Строгальный вал Helical минимизирует ударные нагрузки, производит чистый и ровный рез любой породы дерева и экономит средства за счет выборочного ремонта лезвий.
Когтевая защита препятствует выбросу заготовки и обеспечивает повышенную безопасность работы на станке.
Удобство настройки высоты снятия за один проход и конечной толщины обработки.
Токовый предохранитель защищает от перегрузок.
Конструкция
Изделие оснащено литым основанием с отверстиями для крепления к верстаку, несущими стойками, гранитным рабочим столом и откидывающимися удлинителями с ребрами жесткости.
Привод устройства ― однофазный коллекторный электродвигатель с двойной изоляцией мощностью 2200 Вт.
Модель оборудована индикатором строгания, отображающим высоту снятия за один проход, и рукояткой регулировки, перемещающей рабочую платформу. Установка конечной толщины обработки производится рукояткой настройки суммарной глубины строгания, расположенной на правом торце корпуса.
Подача заготовки происходит автоматически. Для возврата предварительно обработанного материала и повторного прогона, в верхней части станка предусмотрены протяжные ролики.
Обрезиненные ручки расположены по бокам верхнего ограждения корпуса.
Наличие кожуха (крепится двумя винтами-барашками) и универсального адаптера (Ø53/63/100 мм) позволяет подключать устройство пылеудаления. Патрубок отвода отходов резания направляется как в правую, так и в левую сторону.
Станок предназначен для обработки древесины с целью придания ей необходимых размеров и форм – рейсмусования.
Подача осуществляется автоматически. Скорость зубчатого вала подачи регулируется и составляет 5 и 9 м/ мин, принимающий вал – цельный.
Для снижения трения заготовки, на рабочем столе установлено два настольных ролика. Дополнительные столы также являются роликовыми.
Установлен вал helical.
Осуществлена система перемещения станка. Патрубок для отвода стружки имеет диаметр 100 мм. Со стороны подачи установлен ряд защитных упоров, предотвращающих отдачу заготовки во время процесса строгания.
Комплектация:
Стол дополнительный - 2
Комплект крепежа - 3
Патрубок аспирации
Устройство перемещения станка
Станок рейсмусовый
Крышка основания ножевого вала
Комплект крепежа
Шпонка для маховика регулировки высоты
Маховик регулировки высоты
Указатель для маховика регулировки высоты
Ручка маховика регулировки высоты
Комплект ключей
Руководство по эксплуатации
Упаковка
Станок предназначен для обработки древесины с целью придания ей необходимых размеров и форм – рейсмусования.
Для подключения используется сеть 230 Вт.
Подача осуществляется автоматически. Скорость зубчатого вала подачи регулируется и составляет 5 и 9 м/ мин, принимающий вал – цельный.
Для снижения трения заготовки, на рабочем столе установлено два настольных ролика. Дополнительные столы также являются роликовыми.
Установлен трех ножевой строгальный вал, который можно заменить на вал helical.
В комплекте имеется специальное приспособление для установки ножей.
Осуществлена система перемещения станка. Патрубок для отвода стружки имеет диаметр 100 мм. Со стороны подачи установлен ряд защитных упоров, предотвращающих отдачу заготовки во время процесса строгания.
Комплектация:
Основание станка
Маховик регулировки высоты
Упаковка
Руководство по эксплуатации
Набор ключей
Ручка маховика регулировки высоты
Указатель для маховика регулировки высоты
Шпонка для маховика регулировки высоты
Устройство установки ножей
Стол дополнительный - 2
Комплект крепежа
Крышка основания ножевого вала
Станок рейсмусовый
Устройство перемещения станка
Патрубок аспирации
Комплект крепежа
Станок предназначен для обработки древесины рейсмусованием с целью придания ей необходимых размеров.
Основное преимущество – чугунные рабочий и два расширительных стола. Максимальный размер сечения обрабатываемого материала – 381×203 мм (Ш×В). Подача автоматическая, скоростей две – 5 и 9 м/мин. Процесс осуществляется двумя валами – подачи (зубчатым) и разгрузки (цельным).
Два ролика рабочего стола облегчают перемещение заготовки. Регулировка высоты роликов зависит от типа обрабатываемого дерева. Диапазон настройки находится в пределах от 0 до 1,5 мм.
В верхней части установлены два прокатных ролика для возврата заготовки.
На данную модель установлен вал helical (сегментированный) с 75 ножевыми пластинами. Такая конструкция дает лучшее качество обработки, особенно при работе с твердыми породами дерева или при высокой загрузке оборудования.
Имеется патрубок для отвода стружки, диаметр 100 мм.
К нижней части корпуса крепиться устройство для перемещения станка. Данная опция очень удобна и актуальна, т. к. несмотря на массу изделия в 270 кг перемещать станок по мастерской сможет один человек и без серьезных усилий.
Шлифовальный барабанный станок BELMASH DS410-W предназначен для обработки деревянных заготовок путем шлифования абразивным материалом.
Особенности
Шлифовальный барабан имеет консольное расположение. При необходимости обработки более широких заготовок можно снять левую стойку и в два прохода обрабатывать детали шириной до 800 мм.
Автоматическая подача заготовок благодаря отдельному коллекторному двигателю (80 Вт).
Возможность регулировки положения шлифовального блока (от 5 до 80 мм).
Виброустойчивая станина из чугуна позволяет обрабатывать заготовки с более высокой точностью.
Патрубок (Ø 100 мм) позволяет подключать вытяжные установки.
Конструкция
Основной рабочий орган – шлифовальный барабан длиной 415 мм и диаметром 132 мм, на который намотана шлифовальная лента.
Частота вращения шлифовального барабана составляет 1440 оборотов в минуту, что достигается благодаря асинхронному электродвигателю мощностью 1500 Вт.
В станке реализована функция автоподачи. Заготовка протягивается транспортной лентой из специального нескользящего материала. В движение ленту приводит дополнительный коллекторный электродвигатель мощностью 80 Вт. Скорость подачи регулируется от 0 до 3,5 м/мин.
Панель управления простая, на ней расположен клавишный выключатель и ручка регулировки скорости движения транспортной ленты.
На кожухе шлифовального блока имеется патрубок для подключения системы пылеудаления (диаметр 100 мм).
Станина выполнена из чугуна. Подставка – сборная стальная. Она снабжена складными ручками и парой колёс для удобного перемещения станка по мастерской.
Кнопка выключателя в пылезащищенном исполнении.
Комплектация
Стол дополнительный 2
Опора (правая, передняя)
Опора (правая, задняя)
Опора (левая, передняя)
Опора (левая, задняя)
Перекладина длинная верхняя 2
Перекладина короткая верхняя 2
Перекладина длинная нижняя 2
Перекладина короткая нижняя 2
Накладки на опоры 4
Маховик в сборе
Колёса в сборе с осью
Рукоятка (для перемещения станка) 2
Патрубок для отведения отходов обработки
Комплект крепежа
Комплект ключей
Руководство по эксплуатации
Упаковка
Шлифовальный барабанный станок BELMASH DS260-W предназначен для обработки деревянных заготовок путем шлифования абразивным материалом.
Особенности
Шлифовальный барабан имеет консольное расположение. При необходимости обработки более широких заготовок можно снять левую стойку и в два прохода обрабатывать детали шириной до 500 мм.
Автоматическая подача заготовок благодаря отдельному коллекторному двигателю (80 Вт).
Возможность регулировки положения шлифовального блока (от 5 до 80 мм).
Виброустойчивая станина из чугуна позволяет обрабатывать заготовки с более высокой точностью.
Патрубок (Ø 100 мм) позволяет подключать вытяжные установки.
Конструкция
Основной рабочий орган – шлифовальный барабан длиной 260 мм и диаметром 132 мм, на который намотана шлифовальная лента.
Частота вращения шлифовального барабана составляет 1440 оборотов в минуту, что достигается благодаря асинхронному электродвигателю мощностью 1100 Вт.
В станке реализована функция автоподачи. Заготовка протягивается транспортной лентой из специального нескользящего материала. В движение ленту приводит дополнительный коллекторный электродвигатель мощностью 80 Вт. Скорость подачи регулируется от 0 до 3,5 м/мин.
Панель управления простая, на ней расположен клавишный выключатель и ручка регулировки скорости движения транспортной ленты.
На кожухе шлифовального блока имеется патрубок для подключения системы пылеудаления (диаметр 100 мм).
Станина выполнена из чугуна. Подставка – сборная стальная. Она снабжена складными ручками и парой колёс для удобного перемещения станка по мастерской.
Кнопка выключателя в пылезащищенном исполнении.
Комплектация
Опора (левая, передняя)
Опора (правая, передняя)
Опора (правая, задняя)
Опора (левая, задняя)
Перекладина длинная верхняя - 2
Перекладина короткая верхняя - 2
Перекладина длинная нижняя - 2
Перекладина короткая нижняя - 2
Накладки на опоры - 4
Колёса в сборе с осью
Рукоятка (для перемещения станка) - 2
Маховик в сборе
Патрубок для отведения отходов обработки
Комплект крепежа
Комплект ключей
Руководство по эксплуатации
Упаковка
Станок BELMASH WL-400/600EVSM применяется для обработки древесины c целью придания ей необходимых форм и размеров методом точения. На станке выполняют черновое и чистовое точение цилиндрических, конических, фасонных поверхностей и т. п.
Модель интересна тем, что при средних размерах в общей линейке она имеет достаточно интересный функционал. Двигатель мощный асинхронный – 1500 Вт. Два диапазона скоростей: низкий - от 0 до 1350 об./мин., и высокий – от 0 до 3000 об./мин. Скорость регулируется плавно с помощью частотного преобразователя. Отличительная особенность – выносной пульт управления с магнитной фиксацией.
Станина и подручник выполнены из высококачественного чугуна. Направляющие шлифуются с высокой точностью для обеспечения плавного хода подручника, передней и задней бабок.
Расстоянием между центрами – 620 мм. Диаметром обработки над станиной – 406 мм.
Передняя бабка поворотная (360 градусов).
В конструкции подручника предусмотрен дополнительный поворотный кронштейн.
Мощность, Вт
850
Напряжение питающей сети, В
380
Частота тока, Гц
50
Тип электродвигателя
Асинхронный
Габаритный размер (ДхШхВ), мм
730х420х1155
Гарантийный срок, мес.
12
Страна происхождения
Китай
Частота вращения шпинделя на холостом ходу, об/мин.
190 / 240 / 290 / 350 / 410 / 480 / 530 / 590 / 660 / 720 / 1190 / 1350 / 1510 / 1970 / 2100 / 3000
Максимальный диаметр хвостовика зажимаемого инструмента, мм
1÷16
Тип ремня
Клиновой (M25, M26)
Тип передачи
Ременная
Материал рабочего стола
Чугун
Размер рабочего стола, ДхШхТ, мм
305х305
Количество пазов, шт.
4
Размер основания, мм
485х280
Угол наклона стола, град.
-45…+45
Количество скоростей шпинделя
16
Конус шпинделя
КМ2
Тип патрона
Быстрозажимной
Максимальный диаметр сверления в дереве, мм
50
Максимальный диаметр сверления в стали, мм
20
Ход пиноли шпинделя, мм
80
Максимальное расстояние между шпинделем и столом, мм
480
Максимальное расстояние между шпинделем и основанием, мм
690
Материал основания станка
Чугун
Расстояние шпиндель-колонна, мм
190
Лазер - указатель
Есть
Толщина стенки колонны, мм
2,5
Реверс
Есть
Размер упаковки (ДхШхВ), мм
890×490×305
Масса нетто, кг
55,7
Масса брутто, кг
60,2
